DS80000 系列高帶寬實時數字示波器是 RIGOL 自主研發的第八代數字示波器，提供最高 13 GHz 模擬帶寬，最高 40 GSa/s 實時采樣率，實時模式下最高 500,000 wfms/s，單通道存儲深度高達 4 Gpts，支持多種協議一致性分析功能，幫助您應對高速設計中的故障排除和驗證難題。
產品特性：
-
搭載 RIGOL 全新自研核心模組
-
通道數：4 個模擬通道，1 個 EXT 通道
-
模擬通道帶寬：最高 13 GHz
-
最高實時采樣率：40 GSa/s
-
最高存儲深度：單通道 4 Gpts（選配）
-
波形捕獲率：> 500,000 wfms/s
-
垂直分辨率：8~16 bit 可調
-
垂直靈敏度范圍：1 mV/div ~ 1 V/div（50Ω）
-
時基范圍：20 ps/div~1 ks/div
-
集多種獨立儀器于一身，包括：示波器、數字電壓表、8 位頻率計和累加器、協議分析儀（選件）
-
豐富的觸發功能：區域觸發、邊沿、脈寬、斜率、視頻、碼型、持續時間、超時、欠幅脈沖、超幅、延遲、建立保持、第 N 邊沿觸發、RS232/UART、I2C、SPI、CAN、FlexRay、LIN、I2S、MIL-STD-1553
-
豐富的串行總線解碼功能（選配）：RS232/UART/RS422/RS485、I2C、SPI、CAN、CAN-FD、FlexRay、LIN、I2S、MIL-STD-1553、USB2.0、ARINC429、8b10b、MANCHESTER，支持 4 個解碼通道
-

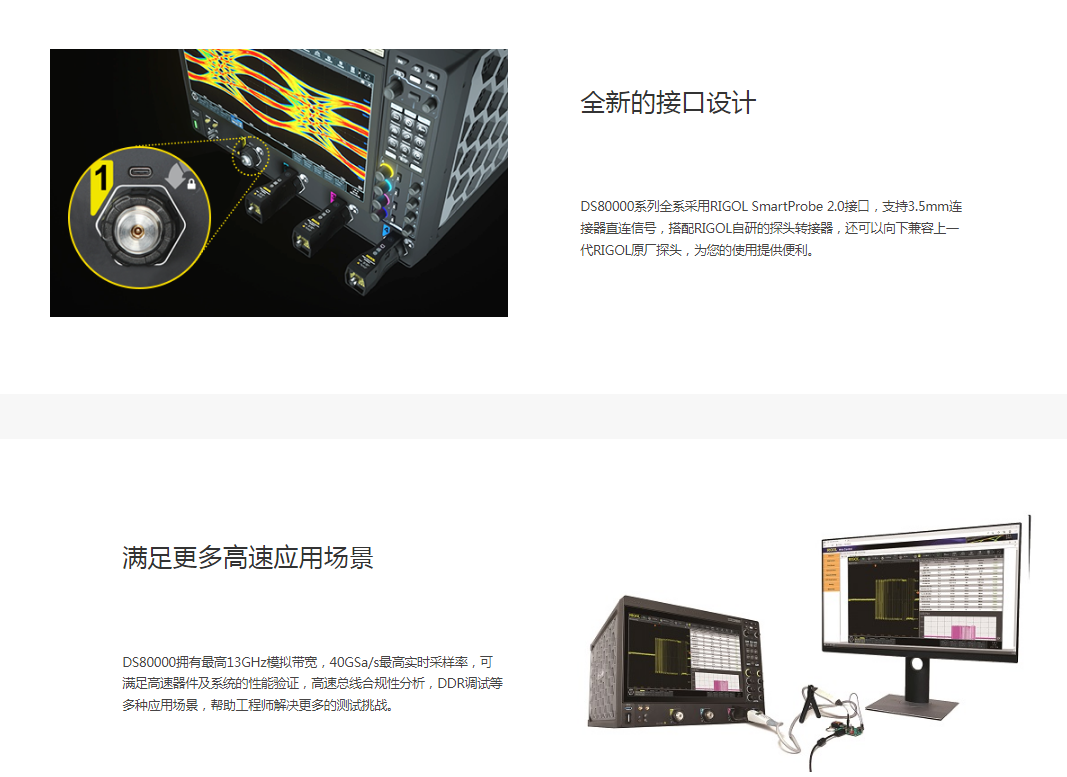

支持車載以太網、USB2.0、PCIe、DDR 等多種協議一致性分析功能（選件）
-
多達 41 種波形參數自動測量，更提供全內存硬件測量功能
-
多種數學運算：加、減、乘、除、FFT、與、或、非、異或、Intg、Diff、Lg、Ln、Exp、Sqrt、Abs、AX+B、低通濾波、高通濾波、帶通濾波、帶阻濾波，內置峰值搜索功能
-

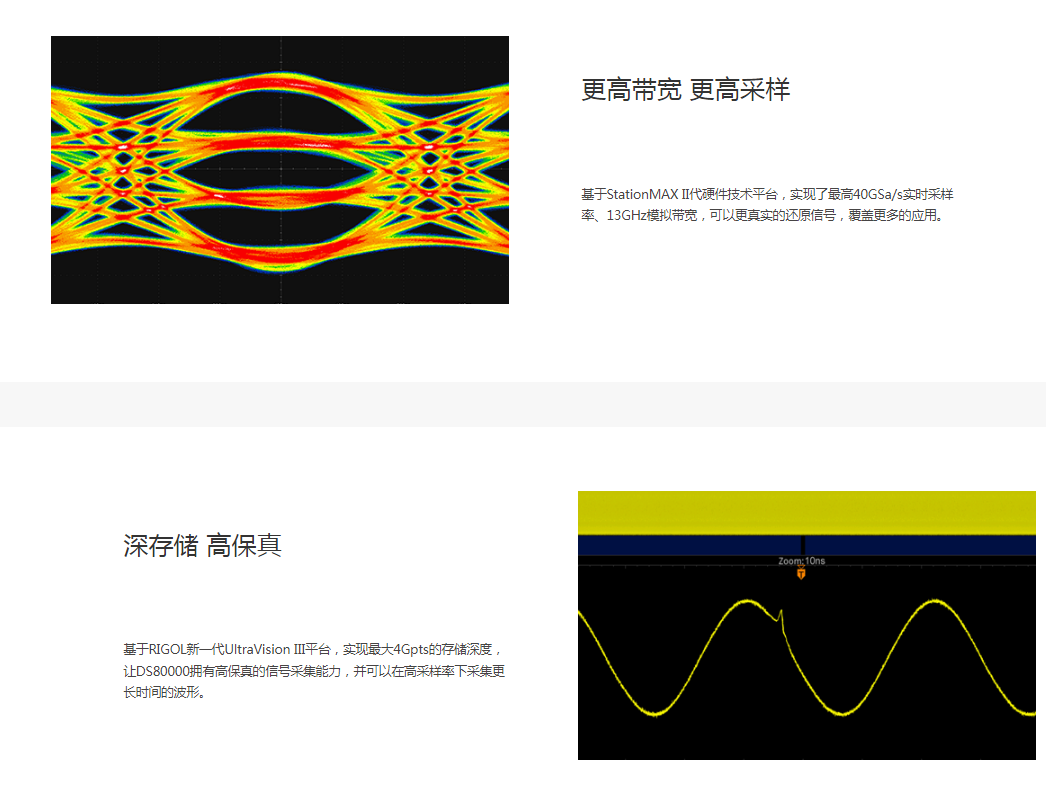

支持選配實時眼圖和抖動分析功能（選件）
-
多達 2,000,000 幀的硬件實時波形不間斷錄制和回放功能
-
豐富的接口：USB Host & Device、LAN（LXI）、HDMI、AUX OUT，支持 Web Control 遠程控制
-
15.6 英寸的高清多點觸控大屏，可以電動調節屏幕的傾角，靈活的屏幕支持多窗口分屏顯示
-
旋鈕采用光電編碼器，使用壽命可以保障 10 萬次以上的按壓，100 萬圈次的旋轉操作，使用壽命大幅度提升
-
高清智控反饋鍵盤
-
支持在線版本升級功能
產品規格：
型號
|
模擬帶寬
|
模擬通道數
|
最高實時采樣率
|
最大存儲深度
|
最高波形捕獲率
|
數字通道
|
內置信號源
|
DS81304
|
13GHz
|
4
|
40GSa/s
|
4Gpts(opt.)
|
500,000wfms/s
|
-
|
-
|
DS80804
|
8GHz
|
4
|
20GSa/s
|
2Gpts(opt.)
|
500,000wfms/s
|
-
|
-
|
點擊下方鏈接查看詳細數據手冊
DS80000系列數字示波器數據手冊
